磁力式硬度計的原理與結構介紹
磁力式硬度計的原理是，采用一個或多個磁力吸盤將硬度測量頭固定在鋼鐵工件表面，當硬度測試時在加力、保持及卸力的過程中，磁力吸盤應保證硬度測量頭不發生任何移動，以免影響測試結果。
1. 磁力吸盤

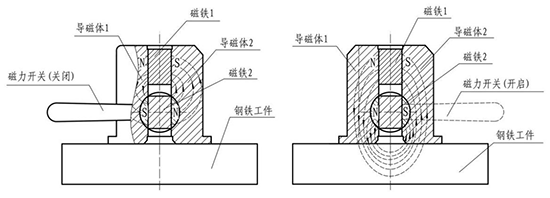

磁力吸盤的原理如圖1所示。
磁力吸盤的工作原理
磁力吸盤主要由磁鐵1、磁鐵2、導磁體1、導磁體2、磁力開關等部件組成。當磁力開關處于“關閉”狀態時，磁鐵1與磁鐵2的磁極相反，由磁鐵1的N極發出的磁力線通過導磁體1進入磁鐵2的S極，磁鐵2的N極發出磁力線通過導磁體2進入磁鐵1的S極，由此構成一個閉合的磁回路，磁力吸盤對外不顯示磁性。當磁力開關旋轉180°處于是“開啟”狀態時，與其相連的磁鐵2磁極顛倒，這時磁鐵1和磁鐵2的磁極方向相同，磁性疊加，這時磁力吸盤如果置于鋼鐵材料上時，疊加后磁力線會從磁鐵1和磁鐵2的N極發出，通過導磁體1進入鋼鐵零件內，再通過導磁體2進入磁鐵1和磁鐵2的S極，由此構成閉合磁回路，這時由于磁吸力的作用，磁力吸盤會牢牢地吸到鋼鐵零件上。由于近年來磁材料制造技術的進步，可以只用較小的磁鐵產生強大的磁吸力。
2. 硬度測量頭
硬度測量頭是磁力式硬度計的核心部件，對于布氏硬度計，測量頭上要有一個加力機構和一個測力機構，對于洛氏硬度計，除了加力機構和測力機構外，還要有一個壓痕深度測量機構和一個洛氏硬度值指示機構。測量頭上還要有一個安裝在測量主軸上的壓頭，布氏硬度計的壓頭是2.5 mm及5 mm硬質合金球，洛氏硬度計的壓頭是120°金剛石圓錐及1.588 mm硬質合金球，布氏硬度的試驗力是187.5 kg或750 kg，洛氏硬度計的試驗力是150 kg、100 kg及60 kg，兩種硬度計都可以按照布氏硬度計及洛氏硬度計的國家標準GB/T 231.2及GB/T230.2規定的試驗條件進行布氏或洛氏硬度檢測。
