鍍錫薄鋼板的硬度檢測

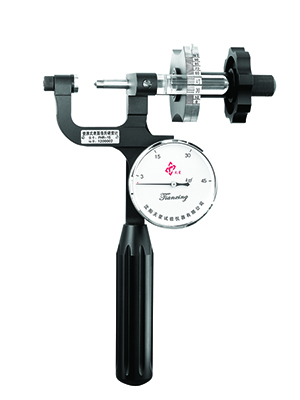

使用天星PHR-1S型表面洛氏硬度計配合金剛石點砧座測試馬口鐵的表面洛氏硬度。

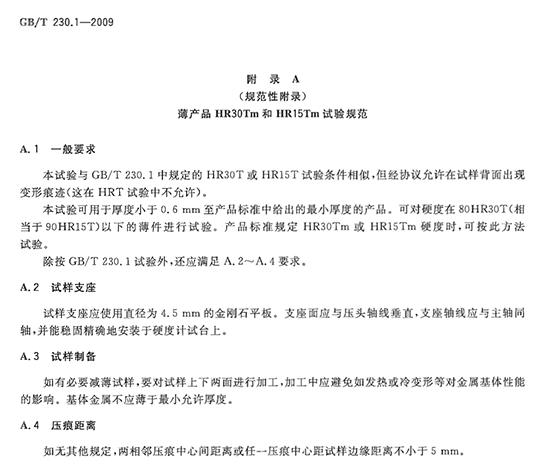

GB/T 230.1-2009 《金屬材料洛氏硬度試驗 第1部分：試驗方法》國家標準
ASTM A623 / A623M附錄
A1. 鍍錫薄板產品洛氏硬度試驗
A1.1 范圍
本附錄包括表面洛氏硬度試驗的15T和30T標尺在鍍錫薄板產品上的應用。 除以下部分外，試驗應符合ASTM E18試驗方法和ASTM A370規范和的要求。
A1.2 砧座
所有的測試必須使用金剛石點式砧座和1.588mm淬火鋼球壓頭。
淬火鋼球壓頭 金剛石點砧座
A1.3 試樣
A1.3.1 厚度——ASTM E18試驗方法表12中給出的推薦值不適用于鍍錫薄板的測試。表面洛氏硬度的標尺應根據下表進行選擇。
標稱板厚 mm | 表面洛氏標尺 | 總試驗力 kgf |
0.212及更小 | 15T | 15 |
0.547-0.213 | 30T | 30 |
A1.3.2 表面處理——試樣與金剛石點砧座接觸的表面必須平整、光滑、沒有污漬和表面的不規則。如果需要，表面可用砂紙?zhí)幚?。除非另有協議，測試面的鍍錫層不可去除。
A1.4 報告
A1.4.1 測試次數——報告的洛氏硬度值必須為至少三次測試的平均值。
A1.4.2 換算——用15T標尺進行的硬度測試可以使用表A1.1換算為30T標尺。這種換算只是為了報告的方便，硬度換算——特別是對于薄、軟材料——是公認不準確的。
表A1.1洛氏硬度（近似）換算
HR30T | HR15T | HR30T | HR15T |
82 | 93 | 65 | 84 |
81.5 | 92.5 | 64 | ... |
81 | ... | 63.5 | 83.5 |
80.5 | 92 | 62.5 | 83 |
80 | ... | 62 | ... |
79 | 91.5 | 61.5 | 82.5 |
78.5 | ... | 60.5 | 82 |
78 | 91 | 60 | ... |
77.5 | 90.5 | 59.5 | 81.5 |
77 | ... | 58.5 | 81 |
76 | 90 | 58 | ... |
75.5 | 89.5 | 57 | 80.5 |
75 | ... | 56.5 | ... |
74.5 | 89 | 56 | 80 |
74 | 88.5 | 55 | 79.5 |
73.5 | ... | 54.5 | ... |
73 | 88 | 54 | 79 |
72 | 87.5 | 53 | 78.5 |
71.5 | ... | 52.5 | ... |
71 | 87 | 51.5 | 78 |
70 | 86.5 | 51 | 77.5 |
69.5 | ... | 50.5 | ... |
69 | 86 | 49.5 | 77 |
68 | 85.5 | 49 | 76.5 |
67.5 | ... | 48.5 | ... |
67 | 85 | 47.5 | 76 |
66 | ... | 47 | 75.5 |
65.5 | 84.5 | 46 | ... |
單次冷軋鍍錫薄板的熱處理狀態代號和硬度值
注1——較薄的板（0.21-mm標稱厚度及更?。┩ǔＪ褂寐迨?5T進行測試，測試結果換算為洛氏30T標尺（見附錄A1及表A1.1）。
熱處理狀態代號 | 洛氏硬度值 / 所有厚度 / HR30TA | 特點和典型應用 | |
標稱值 | 范圍 | ||
T-1（T49） | 49 | 45-53 | 很軟。用于沖壓件，如管嘴、噴嘴及機油過濾器外殼 |
T-2（T53） | 53 | 49-57 | 較軟。用于淺沖壓件如圓環、塞子、餅盤 |
T-3（T57） | 57 | 53-61 | 較硬。用于罐底、罐身、沖壓拉伸封閉罐體及皇冠瓶蓋 |
T-4（T61） | 61 | 57-65 | 更硬。用于罐底、沖壓（拉伸）罐及大型封閉體 |
T-5（T65） | 65 | 61-69 | 高硬。用于罐底和罐身 |
A這些范圍基于使用金剛石點砧座和1.588mm淬火鋼球壓頭。
測試條件：
1. 為了仲裁目的，未經回流焊的ETP和ECCS的黑板試樣應在測試前經過200°C保持10分鐘的實效。
2. SBF及其等效材料制品的硬度測試區域應雙面打磨平整。
3. 為避免懸臂效應，試樣面積應不超過2500mm2，測試點應距試樣的中心點不超過13mm。
二次冷軋（超薄）鍍錫薄板機械性能代號
注1——較薄的板（0.21-mm標稱厚度及更?。┩ǔＪ褂寐迨?5T進行測試，測試結果換算為洛氏30T標尺（見附錄A1及表A1.1）。
熱處理狀態代號 | 標稱縱向（L）極限抗拉強度，MPa | 標稱洛氏硬度HR30-TA | 應用示例 |
DR-7.5 | 520 | 71 | 罐身 |
DR-8 | 550 | 72 | 罐身及罐底 |
DR-8.5 | 580 | 73 | 罐身及罐底 |
DR-9 | 620 | 75 | 罐身及罐底 |
DR-9.5 | 660 | 76 | 罐底 |
A這些數值基于使用金剛石點砧座和1.588mm淬火鋼球壓頭。測試應符合A370的試驗方法和定義。洛氏值分布范圍太大，所以無法給出范圍。
使用天星PHR-1S型便攜式表面洛氏硬度計測試鍍錫薄板的部分品牌：
 |  |
